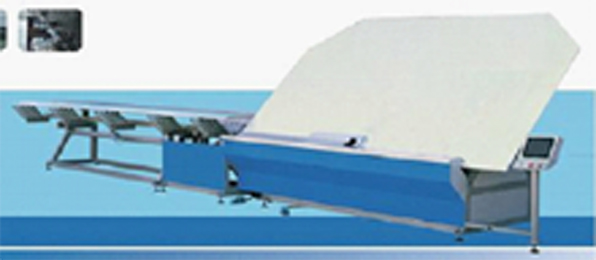

LWJH2000 Automatic Aluminum Bar Bending Machine
 Enlarge image
Brand: SAINT BEST
model: LWJH2000
Specifications: LWJH2000
Price: Negotiable
Min.Order: 1 Set
Supply Amount: 50 Set
Delivery: Shipment within 15 days since the date of payment
Place of origin: China
Valid until: Never Expire
Updated on: 2013-04-03 10:02
Area: China
Enquiry

Details

This machine adopts touch screen human-machine interface. The machine joins the ends, feeds and bends the aluminum bars automatically under control of PLC system after the size and quantity are input. The cutting ends are connected manually and the two ends are connected on one side instead of the angle, which solve the problem of four angles water and air leakage problems and enhance the life of insulting glass.

1 Human-machine interface adopts WEIN-VIEW touch screen with easy operation system and good performance.

2 This machine adopts Fuji CNC servo motor feeding and bending system made in Japan

3 Four storage zones can storage four different sizes of 4-6M long aluminum bars. It can process continuously 3 sizes of aluminum bars strictly according to the pre-settings.

4 The machine feeds the aluminum bars and connects the ends automatically.

The aluminum bars are 100% utilized except only the cutting ends are          slightly worn off.

All the operations go on automatically except the aluminum bars loading and removal of the finished aluminum frames manually.

7 The mechanical structure is rationally designed which is convenient to servicing and maintain. The equipment can be stopped by pressing emergency button when the operation goes wrong.

8 It avoids the connection and roundness of aluminum frames. It cuts the aluminum bar automatically.

9 All the operations are free to switch between manually and automatically which is easy to debug and maintain.

10 It can bend into triangle, rectangle, regular pentagon, regular hexagon, right octagon circle and etc

11 This machine can set butyl application thickness for rectangle spacers.

12 It changes cutter automatically. it is no need to change the cutter if the width of aluminum bar is over 6mm.

◇Parameters:

1.  Aluminum bar specification5.5mm20mm

2.  Max aluminum frame dimensionmax2000mm×2000mm

3.  Min aluminum frame dimensionmin250mm×250mm

4.  Max feeding speed120m/min

5.  Air pressure0.6——0.8Mpa

6.  PowerAC 220V 50Hz 4KW

 Outside dimension10000Lmm×2200mm(W)×2600mm(H)

Key Parts

No.

Key Parts

Manufacturer

1

PLC

SIMENS

GERMENY

2

Servo Motor

FUJI

JAPAN

3

Intermediate Relay

OMRON

JAPAN

4

Human-Machine interface

WEIN-VIEW

TAIWAN

5

Flat head Switch

SCHNEIDER

FRANCE

6

Emergency stop Button

SCHNEIDER

FRANCE

7

Optoelectronic Switch

BANBER

USA

8

Foot Switch

TEND

TAIWAN

9

Micro Switch

OMRON

JAPAN
